原子力システム研究開発事業
HOME研究成果成果報告会開催目次>天然物を有効活用した難分離性長寿命核種の分離技術の研究開発
成果報告会開催

原子力システム 研究開発事業 成果報告会資料集

天然物を有効活用した難分離性長寿命核種の分離技術の研究開発

(受託者)国立大学法人佐賀大学
(研究代表者)大渡啓介 理工学部 准教授
(再委託先) 国立大学法人東京工業大学、神奈川工科大学、
独立行政法人日本原子力研究開発機構

1.研究開発の背景とねらい

 本事業では、高レベル廃棄物の中の最も有害な長寿命核種であるアメリシウム(Am)などの超ウラン元素を高度に分離、除去することにより、その処理の問題のブレークスルーを図る。受託者らは以前の研究で、ジチオカーバメート(以下、DTCという)官能基を有し、しかもケロシンなどの有機溶媒に可溶な化学修飾キトサンを開発した。この抽出剤はAm/Eu(ユーロピウム)に対して非常に高い分離係数を有していたが、高レベル放射性廃棄物は少量の超ウラン元素がランタノイドなどの他元素中に混在する系であり、超ウラン元素に対しての選択性の高い固体の吸着剤を用いる処理が最適である。そこで、本研究ではDTCの官能基を多数有する固体の吸着剤と共に上記の抽出剤を多孔質の樹脂に含浸させた吸着剤の開発を行うことを目的とする。

2.研究開発成果

2.1 DTC型キトサンゲルの調製

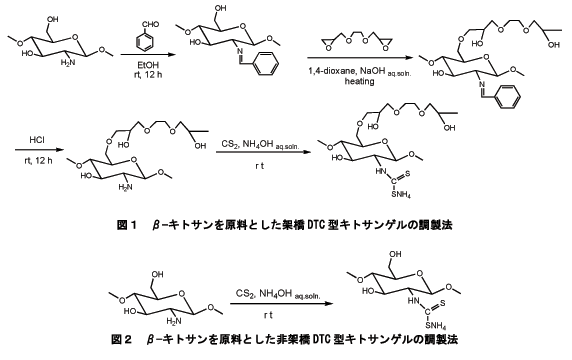

 図1と図2に示すように、β.キトサンを原料としたDTC型キトサンゲルを調製し、調製したゲルについて、IR分析、TOC分析、イオンクロマトグラフィーを検出器とした自動燃焼装置により硫黄含有量分析を行った結果、DTC官能基がキトサンに導入されたことを確認した。
2.2 DTC型キトサンゲルによる金属吸着・分離機能の評価

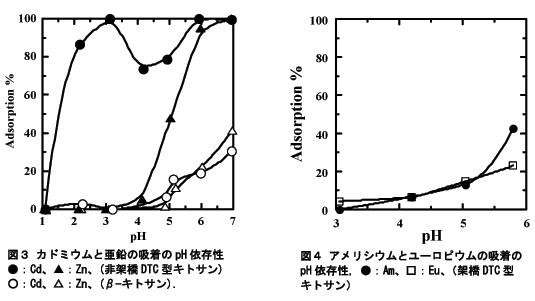

 Am/Euの模擬吸着実験として、非架橋型DTC型キトサンゲルのバッチ試験によるCd/Znの吸着実験を行い、図3に示すように、ソフトなCdに対して選択性を示し、両者の分離能を見出した。
 また、架橋DTC型キトサンゲルのバッチ試験によるAm/Euの吸着実験を行った結果、図4に示すようにpH5.8付近でそれぞれAmとEuの吸着率は42%と23%となり、Am選択性が観察された。吸着率は初期量と吸着量の比から算出した。
2.3 DTC型含浸樹脂の調製

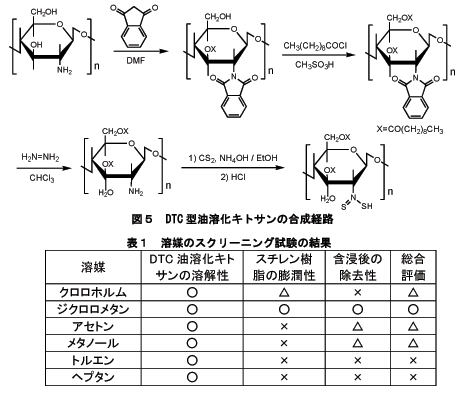

 図5に示す合成経路によってDTC型油溶化キトサンを調製し、これを多孔性樹脂に含浸した吸着剤の調製方法の検討を行った。含浸法と含浸用溶媒のスクリーニングを行った結果、含浸樹脂のより優れた調製方法として高分子重合中に抽出剤を含浸させる方法が、また、溶媒のスクリーニング法として、DTC型油溶化キトサンの溶解性やスチレン樹脂の膨潤性、含浸後の除去性を総合的に判断し、表1にまとめたようにジクロロメタンが最も適していることを明らかにした。

3.今後の展望

 DTC官能基の導入率とCd/ZnやAm/Euの分離との相関について検討することにより、Am/Euの分離に最適なDTC型油溶化キトサンゲルが開発できる。また、DTC型含浸樹脂を抽出クロマトシステムに応用することにより、より高効率な分離系が構築できる。
Japan Science and Technology Agency
原子力システム研究開発事業 原子力業務室
